1.當瓶子直接從輸送帶運送到?jīng)_洗機,限瓶器會打開并卡住瓶子然后旋轉180°進行沖洗和消毒。
2.接下來,瓶子旋轉回正,限瓶器打開,瓶子被傳送到進瓶輪上進入到灌裝部分。灌裝機上有光電檢測傳感器,當瓶子通過時,數據會傳送到PLC,PLC直接命令機器的啟停。

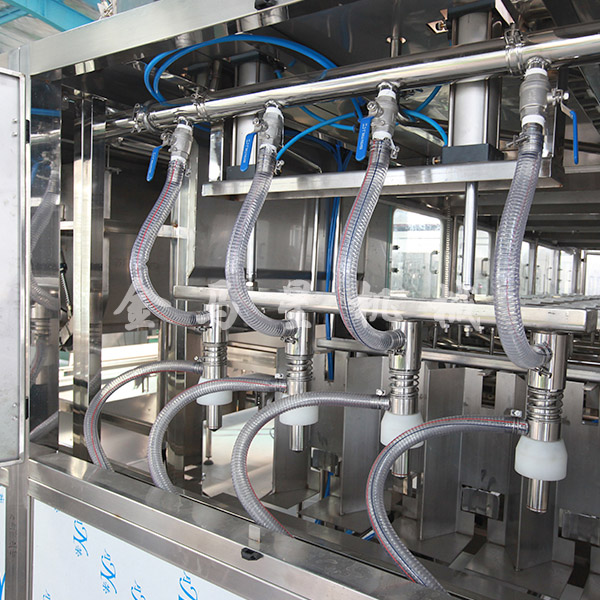

3.從沖瓶系統過來的瓶子經撥瓶星輪撥至灌裝系統的托瓶頸裝置上,并隨回轉底座順時針旋轉,瓶托沿凸輪導軌上升將空瓶托起,在托瓶頸裝置里的彈簧力作用下瓶口與灌裝閥閥座封嚴,然后開始灌裝。灌裝分為四個過程:開閥進氣、進液回氣、液滿關閥、放氣回位。灌裝完畢后,實瓶開始下降至起始高度,然后由灌裝封口轉瓶機構的撥瓶星輪沿弧形導瓶板送至封口機構,進行封蓋。
本設備適用于3L/5L/7L/10L的瓶子,進行沖洗灌裝和壓蓋。結構簡單,容易操作。
產品型號 |
XGF 4-4-1 |
XGF 6-6-1 |
XGF 8-8-3 |
產量 |
700bph 5L |
1000bph 5L |
12000bph 5L |
沖瓶頭數 |
4 |
6 |
8 |
灌裝頭數 |
4 |
6 |
8 |
旋蓋頭數 |
1 |
1 |
3 |
功率(KW) |
2.5 |
4.5 |
5.5 |
尺寸大小 |
2800*1100*1800 |
3500*1100*1800 |
4200*1100*1800 |
