1.當瓶子直接從輸送帶運送到?jīng)_洗機,限瓶器會打開并卡住瓶子然后旋轉180°進行沖洗和消毒。
2.接下來,瓶子旋轉回正,限瓶器打開,瓶子被傳送到進瓶輪上進入到灌裝部分。灌裝機上有光電檢測傳感器,當瓶子通過時,數據會傳送到PLC,PLC直接命令機器的啟停。
從沖瓶系統過來的瓶子經撥瓶星輪撥至灌裝系統的托瓶頸裝置上,并隨回轉底座順時針旋轉,瓶托沿凸輪導軌上升將空瓶托起,在托瓶頸裝置里的彈簧力作用下瓶口與灌裝閥閥座封嚴,然后開始灌裝。灌裝分為四個過程:開閥進氣、進液回氣、液滿關閥、放氣回位。灌裝完畢后,實瓶開始下降至起始高度,然后由灌裝封口轉瓶機構的撥瓶星輪沿弧形導瓶板送至封口機構,進行封蓋。
本設備適用于3L/5L/7L/10L的瓶子,進行沖洗灌裝和壓蓋。結構簡單,容易操作。
技術參數:
1,額定容量:1-2升1000BPH / 5L 800BPH
2,填充材料:純凈/礦泉水
3,填充類型:重力填充
4,灌裝容器:PET瓶1-5liters
5,帽:塑料帽
6,標簽:手工PVC標簽
7,輸送機模式:輸送帶
8,額定功率:20KW,正常使用15KW
9,工人:4名工人
10,面積:100平方米(最終布局圖基于客戶的工作坊)
11,條件:溫度:10-40℃
濕度:無露水(≤95%)

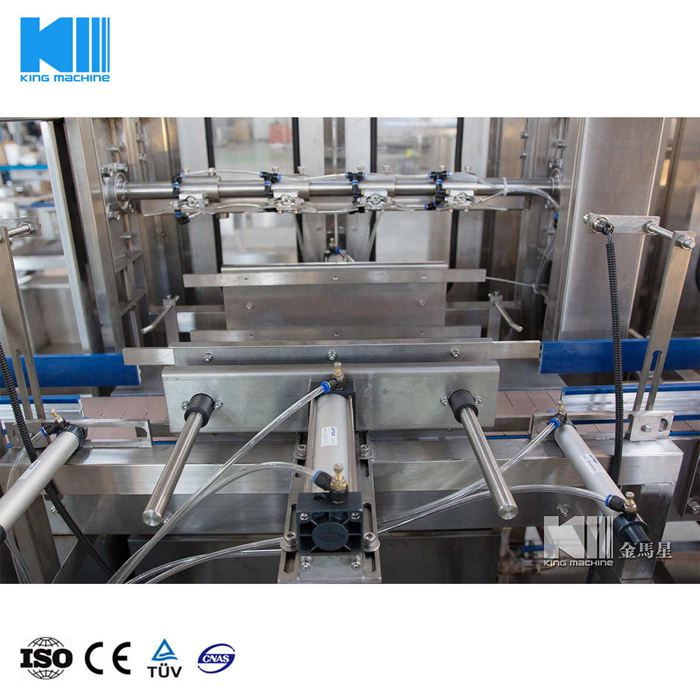

自動直線式 沖洗 - 灌裝 - 封蓋機
主要技術參數:
沖洗頭:4
填充頭:4
封頭:1
額定容量:800瓶/小時(5升瓶)
灌裝量:1-5升(標準灌裝量)
填充材料:水
瓶型:PET瓶,瓶徑∮100-260MM,瓶高150-380MM(特殊要求可定制)
灌裝方式:灌裝壓力
適用帽型:標準塑料螺帽
功率:2.2KW
電壓:380V三相交流電
沖洗用水量:(無菌水)≈0.5-0.8M3/ H.
壓力:0.4MPA
設備尺寸:L4500 * W1400 * H2200MM
設備重量:1800KG
